使用操作手册

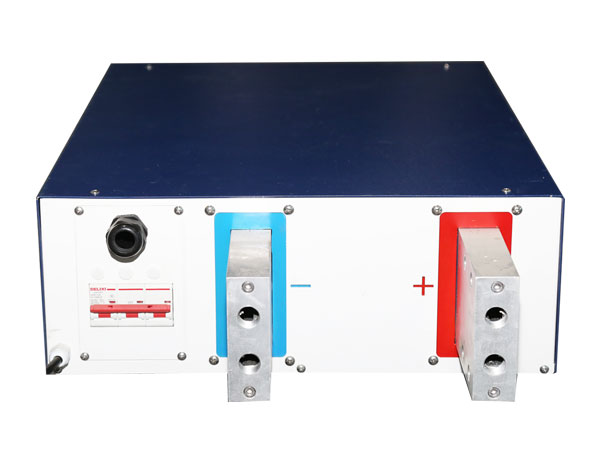

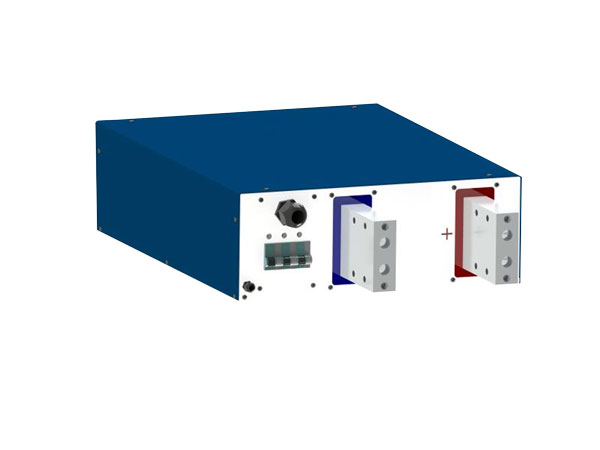

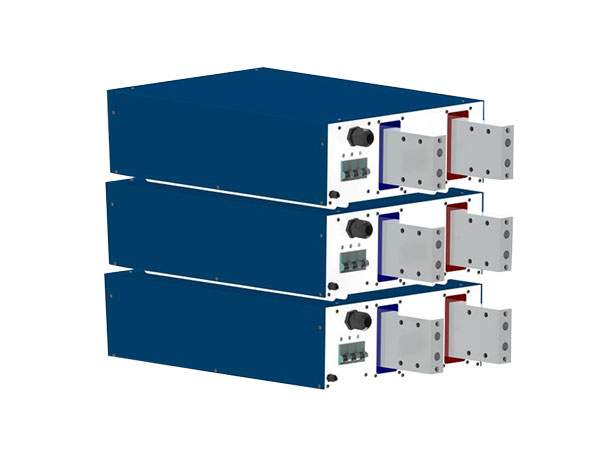

适用于SGPM33高频电源
以下是注意事项:
﹡ 本手册是为使用者提供安装、使用、日常维护、故障诊断等作参考用,为正确地安装与操作本电源,请在装机之前,阅读此手册并妥善保存。
﹡ 本机接地端PE务必正确接地。
﹡ 本机使用电源 三相AC380V±10% 50Hz
一、序言
感谢您在众多电源厂商中选中本公司产品。从现在起您就是昆山云硕整流器有限公司高贵的客户,您享有本公司为您提供的各项优质服务。我公司本着“信誉至上,诚信文本”的经营理念真诚服务于广客户。可为客户定制电压:3V至2000V,电流100A至40000A电源。
二、概述
随着电力电子技术向大容量、高频化、智能化和低价格方向发展,高频开关电源应用领域日趋广泛,其低波纹、快速动态响应、高功率因数、高效力、高性能等优势,使其成为老式直流电源更新换代产品。我公司电源具有:操作简单、品质优良、超高精度、高耐用性、高密封性、独立冷却风道等特色功能,是您首选品牌。
三、性能介绍

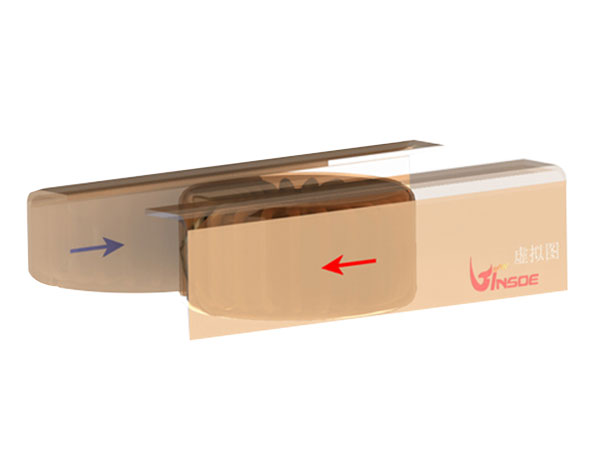

本电源采用PWM脉宽调制技术,用进口IGBT作为功率开关器件使其具有高稳定性。独立风道设计使其具有高耐用性。此电源体积小、重量轻、功能全、稳定性高配上我司自主研发的主控电路板:具有“温流、稳压、限流、过载保护、过热保护、工作状态指示、高精度电流电压显示等功能,方便用户使用。
四、型号名称及用途。
1、 FGPM11高频开关电源适用镀金、镀银、镀铜、镀锌、镀镍、镀铬、镀锡、等生产线,也可用于不锈钢抛光、氧化、电解、电泳、电铸、以及充电、教学试验等各种领域;半导体光伏行业、稀土冶炼行业、电动汽车行业、电子产品老化测试、有色金属冶炼、铝箔腐蚀化成行业、真空镀膜行业、水处理及环保行业、焊接切割行业、光纤通讯行业、管道热补偿行业等众多特殊行业。
2、 本电源应在下列环境中使用
(1)海拔不超过1000米;
(2)环境温度不低于-10℃不高于+45℃;
(3)空气相对湿度不超过90%;
(4)无导电易爆尘埃、无腐蚀金属和破坏绝缘体气体或蒸汽的场合;
(5)无剧烈震动的场所;
(6)需室内使用。
工作原理及模式
1、 工作原理
本电源采用高频开关电源技术制造,其工作原理如图4所示:
50Hz交流电经EMI电网滤波器、整流桥和电容滤波后,成为高压直流电。经IGBT模块(V1\V2)和变压器T变成50KHz的低压交流电,经VD1、VD2整流后输出用户所需的直流电。IGBT模块的导通与断开由控制电路产生的PWM脉冲开控制,调制PWM脉冲的宽度即可调节输出电压和电流,实现恒压和恒流。
2、 工作模式
为满足用户的不同需要,我公司的电源设计了两种工作模式。
即:恒压(CV)模式、恒流(CC)模式。
(1) 恒压模式
恒压(CV)模式,是指整流器的输出电压稳定在设定值,在一定范围内负载变化输出电压不变。在这种模式下,电源的输出电流大小取决于负载大小(见右图)。图5中RL是电源的I是输出电流,Uo是输出电压,Iomax是电源的额定输出电流,a、b、c为工作点,RL1、RL2、RL3三条负载线。
(2) 恒流模式
恒流(CC)模式,是指电源输出电流稳定在设定值,在一定范围内负载变化输出电流不变。在这种模式下,输出电压大小取决于负载的大小(见右图)。图6中RL是电源的负载,Io是输出电流,U是输出电压,Uomax是电源的额定输出电压,a、b、c、为中作点,RL1、RL2、RL3、分别为三条负载线。
常见故障
1、 断路器合不上或跳闸:检查整流桥或IGBT。
2、 合闸后风机无风或风无力:检查输入电源。
3、 合闸后风机运转,但操作站LED不亮:检查控制变压器是否正常。
4、 LED闪烁不停:检查风机是否过热、机台过载受潮、若均正常,请报修。
5、 空载正常,放入负载自动停机:检查主控板是否受潮。
6、 风机反转:更换三项电源的相续。
