欢迎使用云硕直流电源
高频开关电源
使用操作手册
适用于FGPM13高频电源
以下是注意事项：
﹡ 本手册是为使用者提供安装、使用、日常维护、故障诊断等作参考用，为正确地安装与操作本电源，请在装机之前，阅读此手册并妥善保存。
﹡ 本机接地端PE务必正确接地。
﹡ 本机使用电源 三相AC380V±10％ 50Hz
一、序言
感谢您在众多电源厂商中选中本公司产品。从现在起您就是昆山云硕整流器有限公司高贵的客户，您享有本公司为您提供的各项优质服务。我公司本着“信誉至上，诚信文本”的经营理念真诚服务于广客户。可为客户定制电压：3V至2000V,电流100A至40000A电源。
二、概述
随着电力电子技术向大容量、高频化、智能化和低价格方向发展，高频开关电源应用领域日趋广泛，其低波纹、快速动态响应、高功率因数、高效力、高性能等优势，使其成为老式直流电源更新换代产品。我公司电源具有：操作简单、品质优良、超高精度、高耐用性、高密封性、独立冷却风道等特色功能，是您首选品牌。
三、性能介绍
本电源采用PWM脉宽调制技术，用进口IGBT作为功率开关器件使其具有高稳定性。独立风道设计使其具有高耐用性。此电源体积小、重量轻、功能全、稳定性高配上我司自主研发的主控电路板：具有“温流、稳压、限流、过载保护、过热保护、工作状态指示、高精度电流电压显示等功能，方便用户使用。
四、型号名称及用途。
1、 FGPM13高频开关电源适用镀金、镀银、镀铜、镀锌、镀镍、镀铬、镀锡、等生产线，也可用于不锈钢抛光、氧化、电解、电泳、电铸、以及充电、教学试验等各种领域；半导体光伏行业、稀土冶炼行业、电动汽车行业、电子产品老化测试、有色金属冶炼、铝箔腐蚀化成行业、真空镀膜行业、水处理及环保行业、焊接切割行业、光纤通讯行业、管道热补偿行业等众多特殊行业。
2、 本电源应在下列环境中使用
（1）海拔不超过1000米；
（2）环境温度不低于-10℃不高于+45℃；
（3）空气相对湿度不超过90%；
（4）无导电易爆尘埃、无腐蚀金属和破坏绝缘体气体或蒸汽的场合；
（5）无剧烈震动的场所；
（6）需室内使用。
五、 产品外观及参数
本电源主机尺寸：宽D=620mm，高H=910mm，深T=550mm。
电极输出排尺寸：长L=150mm，宽D=550mm，厚T=10mm。
两排间隔：97mm，离地422.5mm ，距主机后面：126mm。
外部控制器与主机连接线约为6米，若过短可定制。

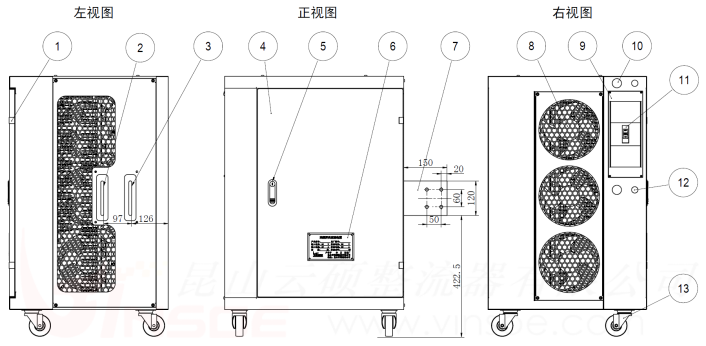

1、 主机视图功能简介
1. 电器门铰链。
2. 直流电输出：正极。
3. 直流电输出：负极。
4. 电器箱门。
5. 门锁：一般不允许打开。
6. 标牌：详细型号参数说明。
7. 输出电极尺寸标注：同2 、3。
8. 散热风机：正确旋转方向“顺时针”。
9. 开关罩板：接主电源线与外部控制器需打开开关罩板。
10. φ32mm敲脱孔（主电源线孔上下各一个，按需选择）。
11 主电源开关：向上搬动则启动反之则关闭。
12 φ22mm敲脱孔（外部控制器线孔上下各一个，按需选择）。
13 万向轮：方便搬运。
2、 KS系列外部控制器示意图
14 挂钩：方便固定外部控制器，建议使用M6螺钉固定。
15 报警蜂鸣器：当时间继电器计时结束时报警。
16 复位按钮：使时间继电器重新计时。
17 电位器：调节电压、电流大小。
18 工作指示灯：常亮表示电源正常工作，闪烁表示电源故障，未亮表示电源未启动。
19 恒压、恒流转换开关。
20 公司LOGO及网址：
21 开关：软启动停止开关。
22 时间继电器：设定电源输出时间，
并可自动切断电源。
23 电流显示。
24 电压显示。
3、 操作说明
① . 确认机台电源是否正常。
② . 合上电源总开关（⑪），在操作面板上有LED指示闪亮几下进入待
机状，同时风机运转。
③ . 控制面板上开关开启，指示灯常亮。
④ . 控制面有恒压或恒流开关，供用户针对产品需要，自行选择。
④ . 本开关电源所有的非正常停机，机台会自动视为故障，并锁定，要
再启动机台，必须人工重新启动。

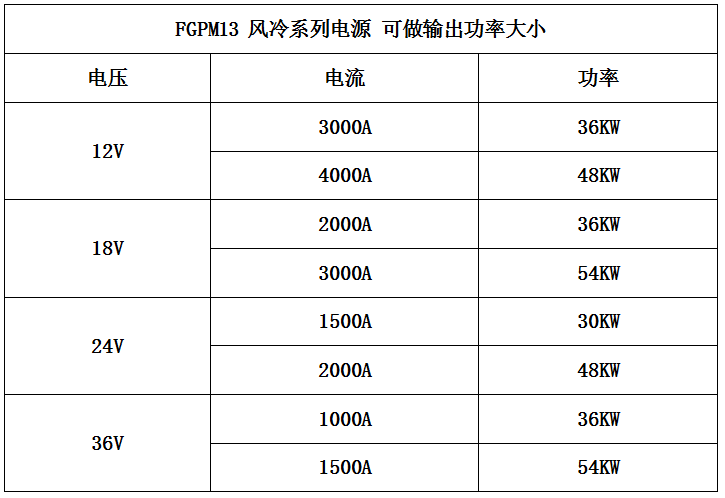

4、 主要技术参数
① . 电源输入电压：三相AC380V±10% 50Hz
② . 输出额定电压：DC（0～20）V ，分辨率0.1V。
③ . 输出额定电流：DC（0～3000）A，分辨率1A。
④ . 工作模式：恒压或恒流（视图2序号⑲设定）。
⑤ . 负载等级：I级（连续工作制）。
⑥ . 转换效率：额定状态下≥85%。
⑦ . 保护特性：过载、过热自动停机锁定保护及报警，需人工复位。
⑧ . 功率因素：≮0.9。
⑨ . 主动式风冷。
⑩ . 工作特性：恒流、恒压转换选择；输出功率调节选择；LED机台状况指示。
六、 工作原理及模式
1、 工作原理
本电源采用高频开关电源技术制造，其工作原理如图4所示：
50Hz交流电经EMI电网滤波器、整流桥和电容滤波后，成为高压直流电。经IGBT模块（V1\V2）和变压器T变成50KHz的低压交流电，经VD1、VD2整流后输出用户所需的直流电。IGBT模块的导通与断开由控制电路产生的PWM脉冲开控制，调制PWM脉冲的宽度即可调节输出电压和电流，实现恒压和恒流。
2、 工作模式
为满足用户的不同需要，我公司的电源设计了两种工作模式。
即：恒压（CV）模式、恒流（CC）模式。
（1） 恒压模式
恒压（CV）模式，是指整流器的输出电压稳定在设定值，在一定范围内负载变化输出电压不变。在这种模式下，电源的输出电流大小取决于负载大小（见右图）。图5中RL是电源的I是输出电流，Uo是输出电压，Iomax是电源的额定输出电流，a、b、c为工作点，RL1、RL2、RL3三条负载线。
（2） 恒流模式
恒流（CC）模式，是指电源输出电流稳定在设定值，在一定范围内负载变化输出电流不变。在这种模式下，输出电压大小取决于负载的大小（见右图）。图6中RL是电源的负载，Io是输出电流，U是输出电压,Uomax是电源的额定输出电压，a、b、c、为中作点，RL1、RL2、RL3、分别为三条负载线。
七、 常见故障
1、 断路器合不上或跳闸：检查整流桥或IGBT。
2、 合闸后风机无风或风无力：检查输入电源。
3、 合闸后风机运转，但操作站LED不亮：检查控制变压器是否正常。
4、 LED闪烁不停：检查风机是否过热、机台过载受潮、若均正常，请报修。
5、 空载正常，放入负载自动停机：检查主控板是否受潮。
6、 风机反转：更换三项电源的相续。
